Чайка ЛМ-20
|
|
| к59 | Дата: Середа, 07.12.2011, 15:29 | Повідомлення # 1 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Этим летом был приобретён лодочный мотор "Чайка ЛМ-20" для лодки ПВХ 300 (СКИФ).
На моторе не было зажигания и бака. Но стоимость меня устроила, 400грн.
Зажигание установил от скутера ХОНДА-ДИО, оно ещё с генератором до 11А.
В качестве бачка использовал баклажку 1,5Л, бачёк омывателя, и даже паяльная лампа с подкачкой.
Моторчик запустил. Удовольствие от ожившего металла получил.

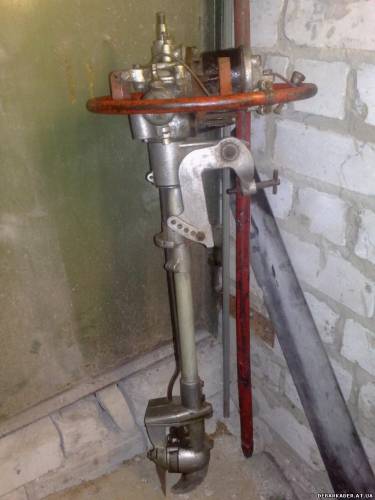

В таком виде я его привёз домой.
Теперь он такой
Добавлено (07.12.2011, 14:28)
---------------------------------------------
Хочу доукомплектовать этот мотор, мне нужно:
1. Бензобак;
2. Зажигание и маховик;
3. Винт с гайкой;
4. Крышка карбюратора и поплавок.
Если у кого то есть такие зап/части на продажу,
пишите здесь или в личку, я буду покупать.
|
| |
| |
| к59 | Дата: Середа, 07.12.2011, 16:04 | Повідомлення # 2 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

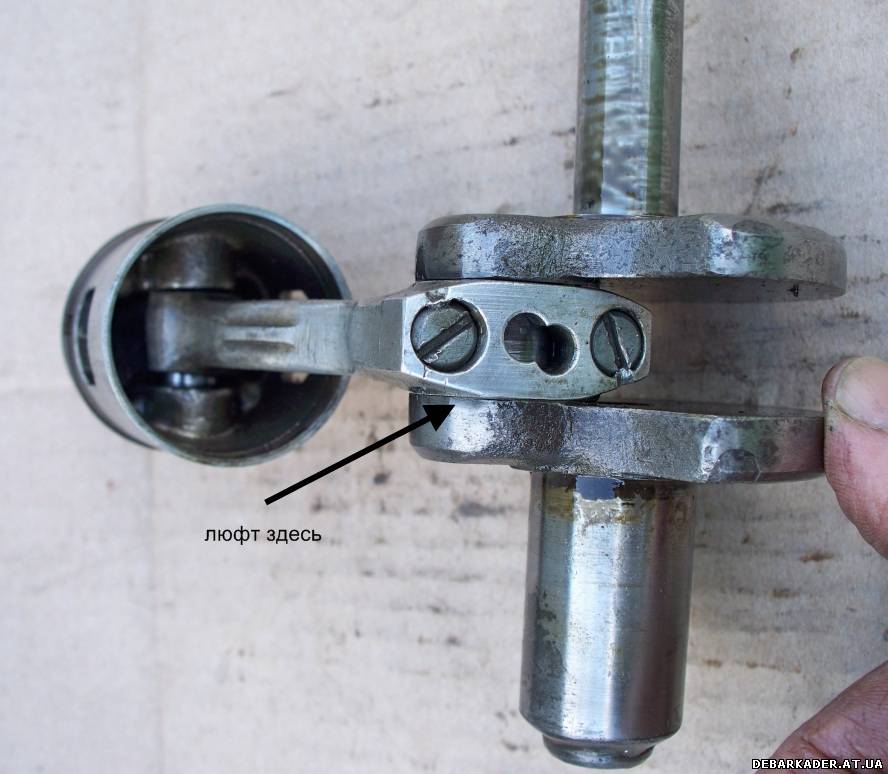

| Ещё есть одно проблемное место.

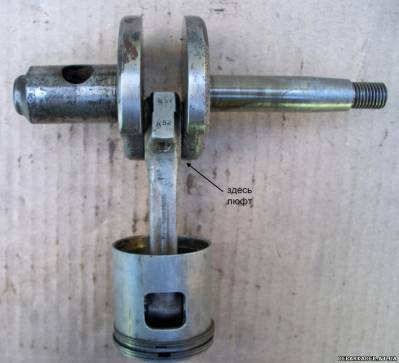

Шатун выполнен из алюминиевого сплава.
На сопряжении шатун - колен вал есть небольшой люфт.
Вкладышей там нет. Просто шатун вращается на шейке вала.
Как можно избавиться от люфта?
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Середа, 07.12.2011, 22:54 | Повідомлення # 3 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

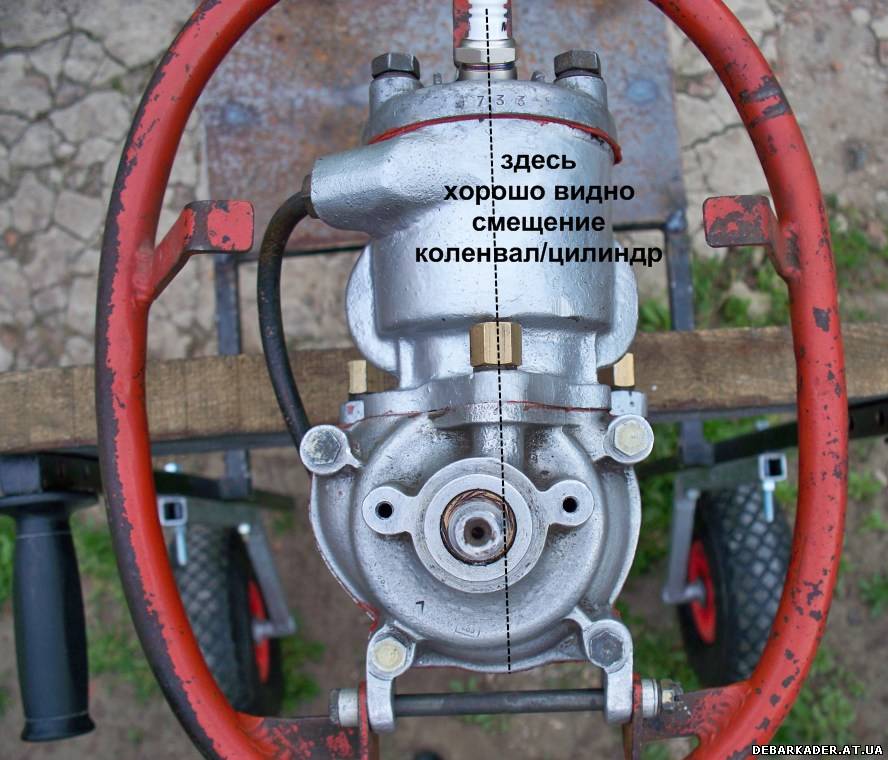

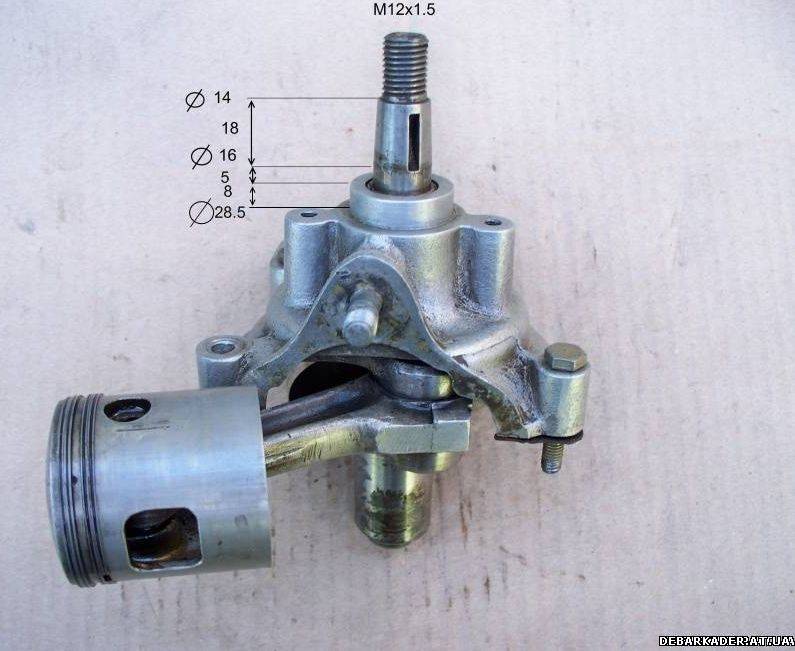

| У мотора Чайка ось цилиндра и ось коленвала не пересекаются и смещены на 7-10мм.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 00:16 | Повідомлення # 4 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Немного опишу состояние мотора.

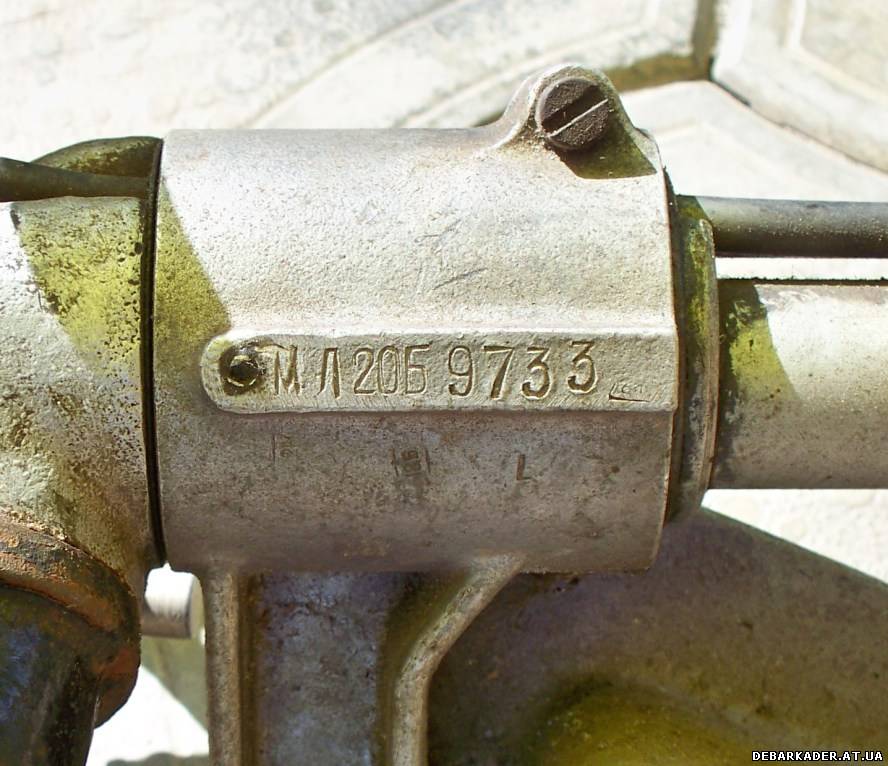

Серийный номер ( МЛ 20Б 9733 ).

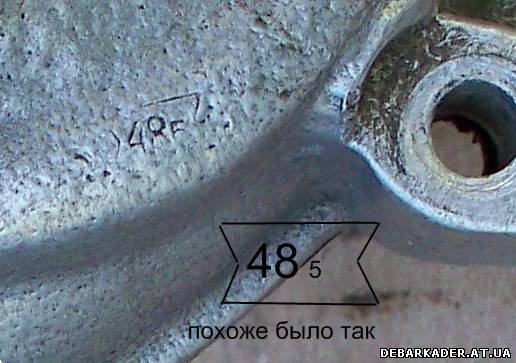

На нижней части картера много набитых номеров.
Один номер похоже был в рамочке и читается как ( 48 ) возможно это год выпуска,
и рядом маленькая (5) возможно это месяц. Утверждать не буду.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 00:46 | Повідомлення # 5 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Цилиндр и поршень без задиров и без выработки.
На пальце люфт отсутствует совсем. Ни на шатуне ни на поршне.
А вот на коленвале люфт есть и тот и другой, радиальный и осевой.
Ну осевой это норма. А радиальный это не приятно, грустно.
Хотя в этот зазор лучше попадает смазка.
Может туда придумать какие нить вкладыши, (медно графитные например).

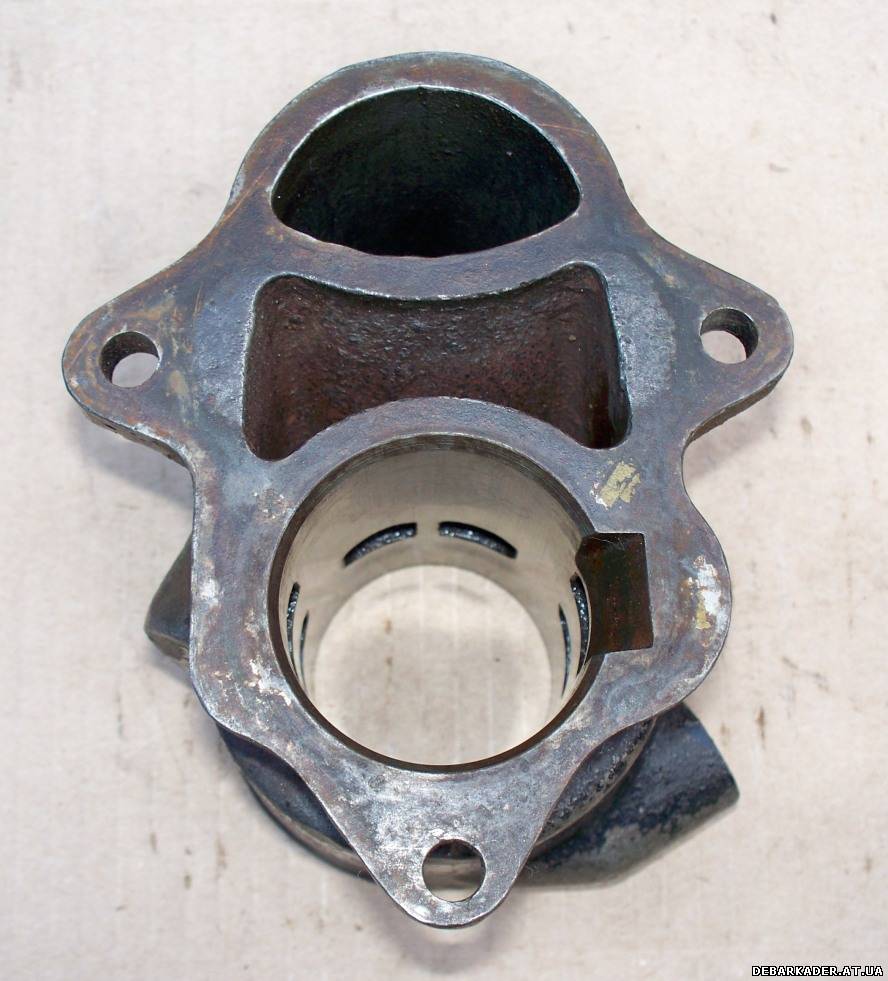

Цилиндр чугунный тяжёлый и чёрный. Теперь покрашен серебрянкой.
Визуально стал легче как алюминь.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 01:15 | Повідомлення # 6 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

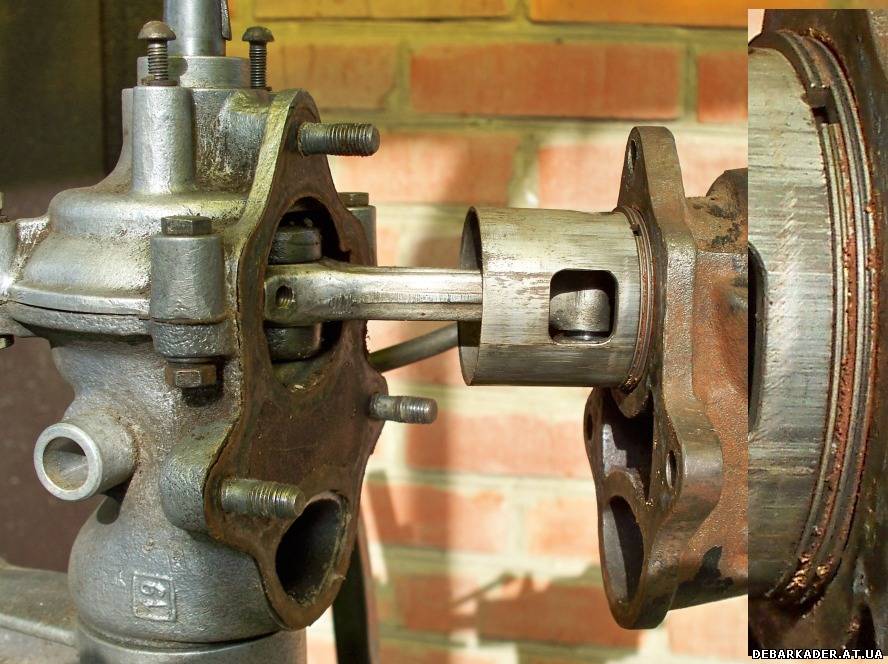

| Колец 4-е штуки. В каждой канавке по два кольца.
На каждом кольце проточка по середине приблизительно 30-40% толщины.
Головка в хорошем состоянии. Гайки крутили не часто, все резьбы хорошие.
Резьба под свечу тоже в норме.

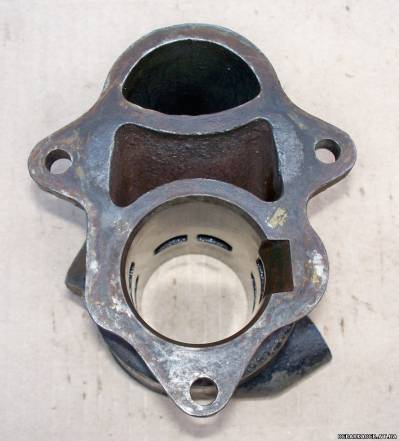

Между цилиндром и картером прокладка с грубой ошибкой.
Окно для воды отсутствовало совсем. мотор не охлаждался совсем.
При пуске он клинил наверняка. Наверное от этого и люфт шатун/коленвал.
Увеличил кольца.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 15:45 | Повідомлення # 7 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

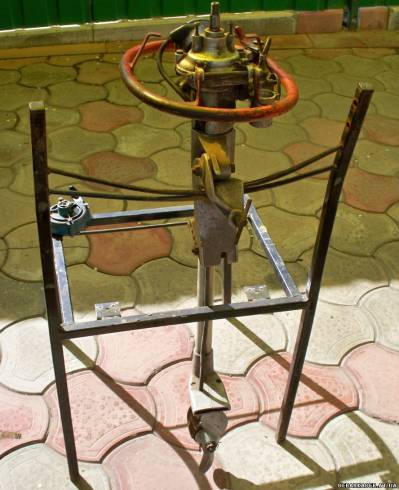

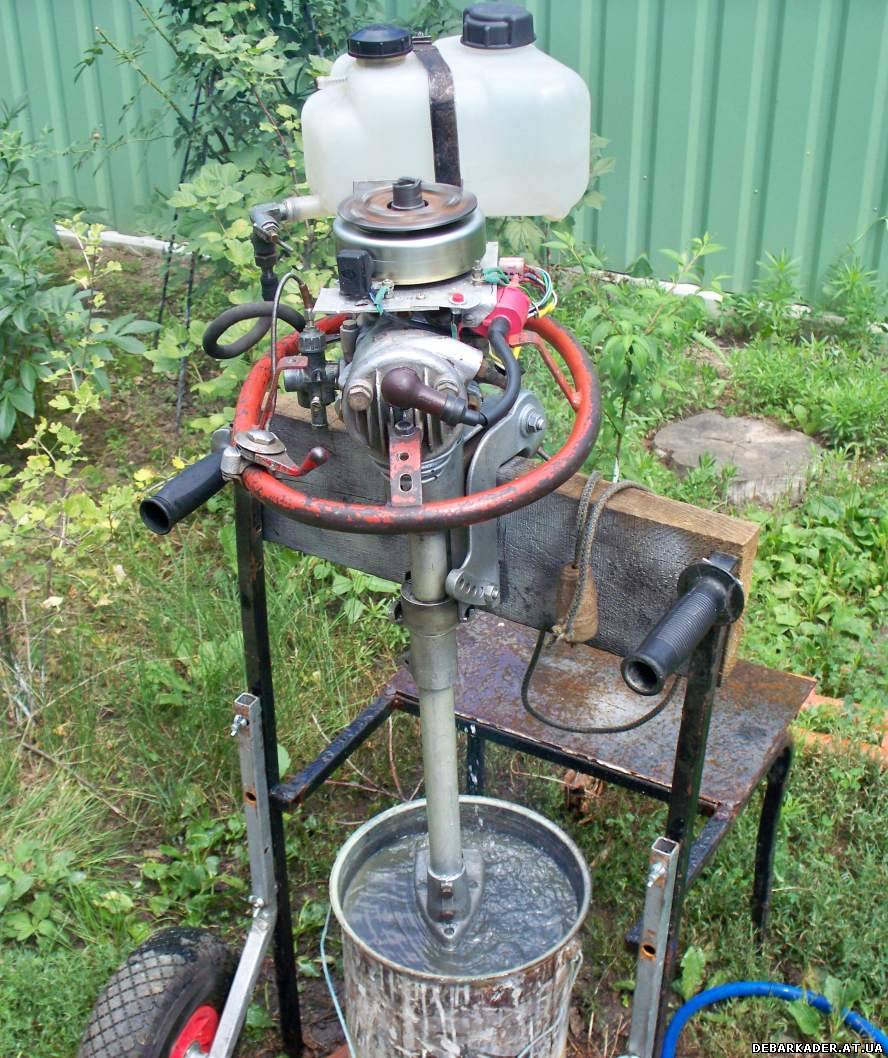

| Пока занимался мотором, сделал подставку для мотора из старого металлического стула.
А потом и транцевые колёса сделал, и приспособил их на подставку под мотор.
В общем мотор полностью разобрал, помыл, перефотографировал всё.
Втулки бронзовые также без выработки, в хорошем состоянии. При разборке на них была смазка.
В редуктор пока не смотрел, смазка в нём есть, пахнет как нигрол.
Помпа или насос тоже в хорошем состоянии. резинка мягкая, эластичная.
Воду через мотор гоняет энергично.

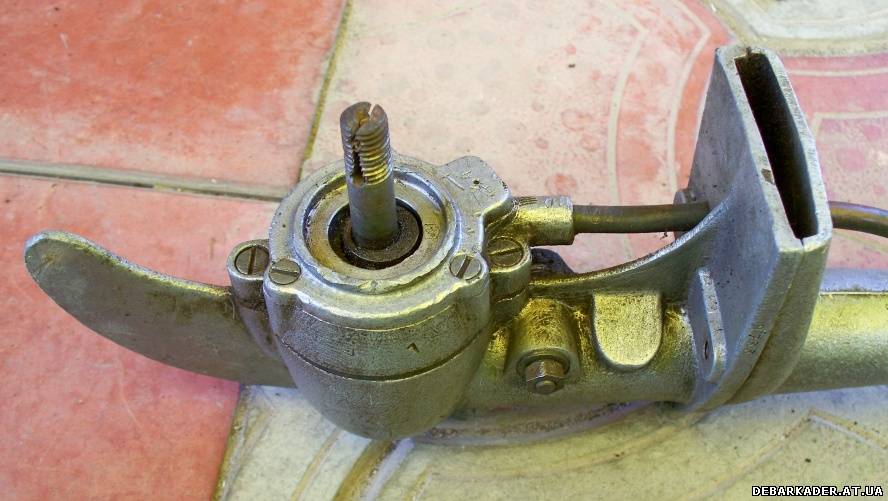

Перо под редуктором целое.

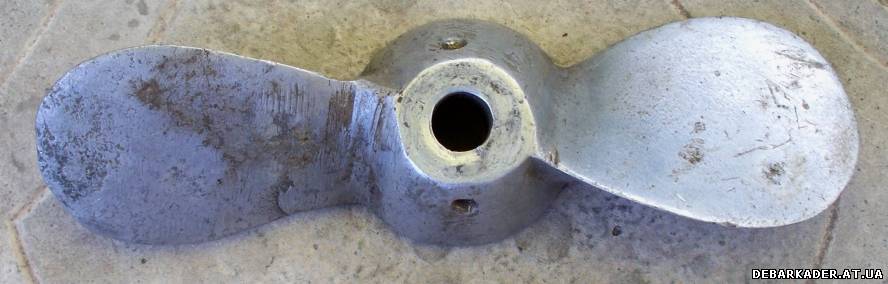

А вот винт уже лечили, одна лопасть приварена.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 21:27 | Повідомлення # 8 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

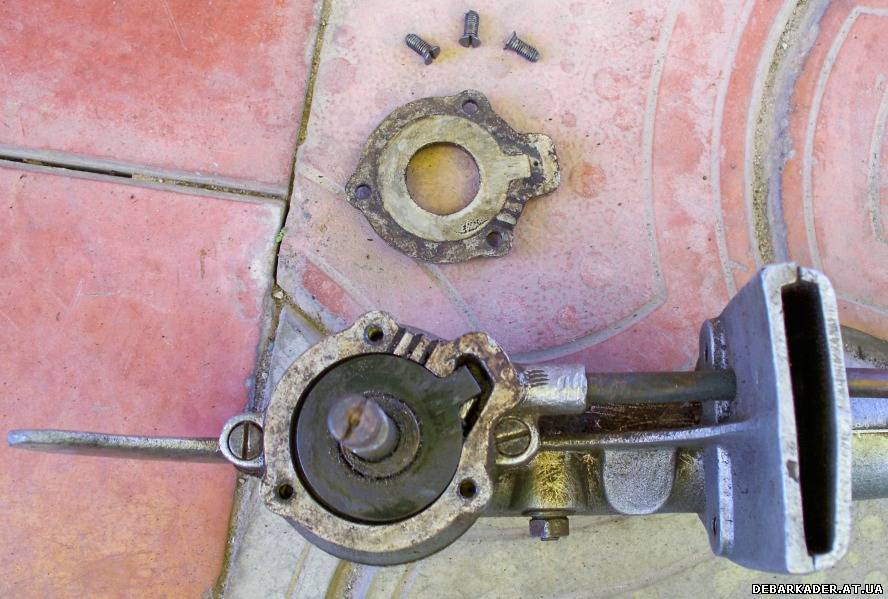

| Насос.
 Добавлено (08.12.2011, 20:27)
---------------------------------------------
Здесь видео работы "ЧАЙКА ЛМ-20"
http://video.mail.ru/mail/kizim_mp/28/30.html
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Четвер, 08.12.2011, 23:23 | Повідомлення # 9 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

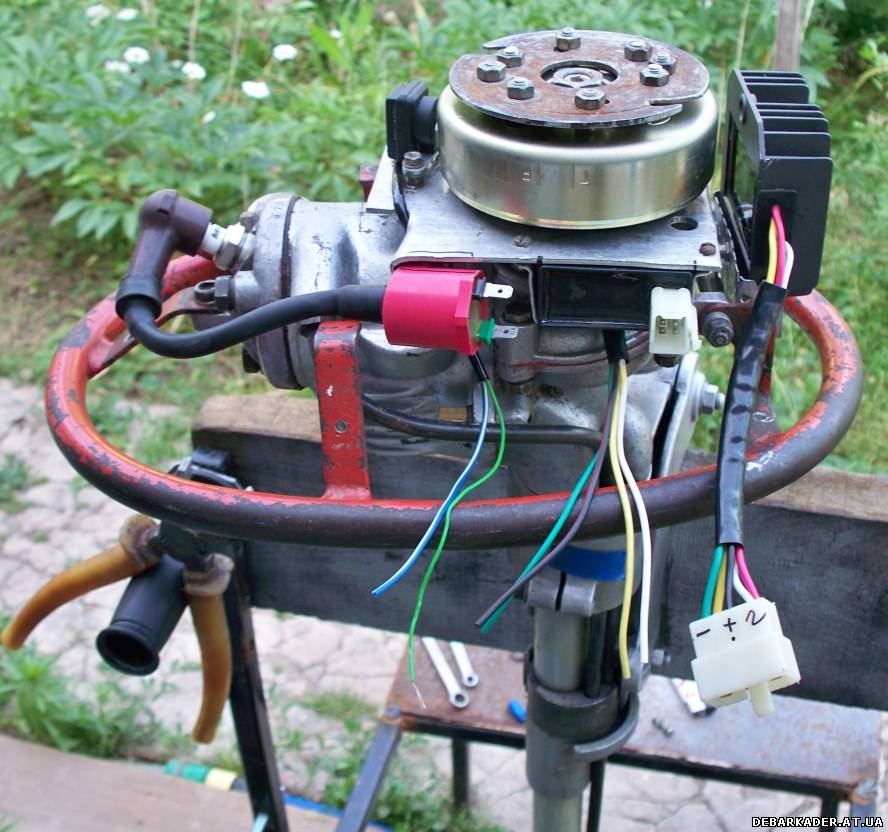

| Теперь про зажигание.
Было решено установить зажигание от какого нибудь скутера.
Ближе всего по размерам подходил скутер ХОНДА-ДИО.
Прежде чем покупать всю систему, сделал замера на Чайке.

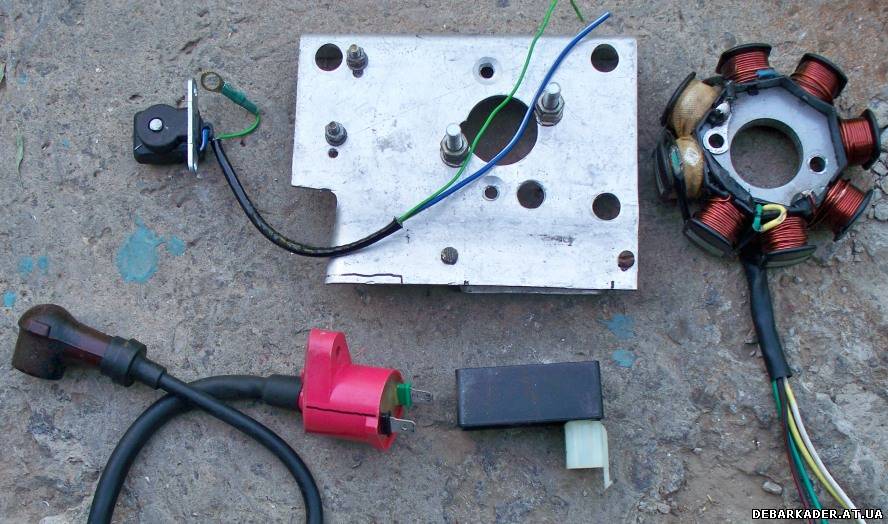

Зажигание выполнено вместе с генератором на 130Вт.
Катушка зажигания не большого размера.
А также коммутатор и регулятор напряжения.
Изучил их схемы и способ подключения.
Ну и самое главное, изготовил переходную пластину - планку,
для крепления генератора.
Первый вариант был пробный. На тонкой пластине,
но с возможностью регулировки момента искры.
Второй вариант, датчик уже сидел жёстко на своём месте.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: П`ятниця, 09.12.2011, 00:52 | Повідомлення # 10 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Посадочное место на маховике с магнитом пришлось расточить на токарном станке.
Сначала была мысль поставить датчик холл. Пробовал просверлить в магните отверстие.
Не получается, чуть не испортил маховик. Там магнит какой то рыхлый, защищён нержавейкой.
В общем нет тела для крепления лепестка. А оно штатный датчик не хуже.
 Добавлено (08.12.2011, 23:52)
---------------------------------------------
Ну и ещё раз видео.
Здесь видно как работает "ЧАЙКА ЛМ-20"
Звук мотора не плохой. Ровный, ритмичный, без шумов.
http://video.mail.ru/mail/kizim_mp/28/30.html
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Субота, 10.12.2011, 19:28 | Повідомлення # 11 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Про карбюратор.
Родной карбюратор был без поплавка и без крышки поплавковой камеры.
Была только игла от поплавка.
Тросик газа и заслонка работали хорошо.
Первый раз запускал моторчик без бачка. Налил бензина в поплавковую камеру.
Ну в общем завёл, радовался.
По ходу прикупил ещё два карбюратора. Один от пилы "Дружба".
С карбюратором от Дружбы запустить не удалось. Карб установил горизонтально не рабочее положение.
В нормальном вертикальном положении он будет упираться в транец.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Субота, 10.12.2011, 19:42 | Повідомлення # 12 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline

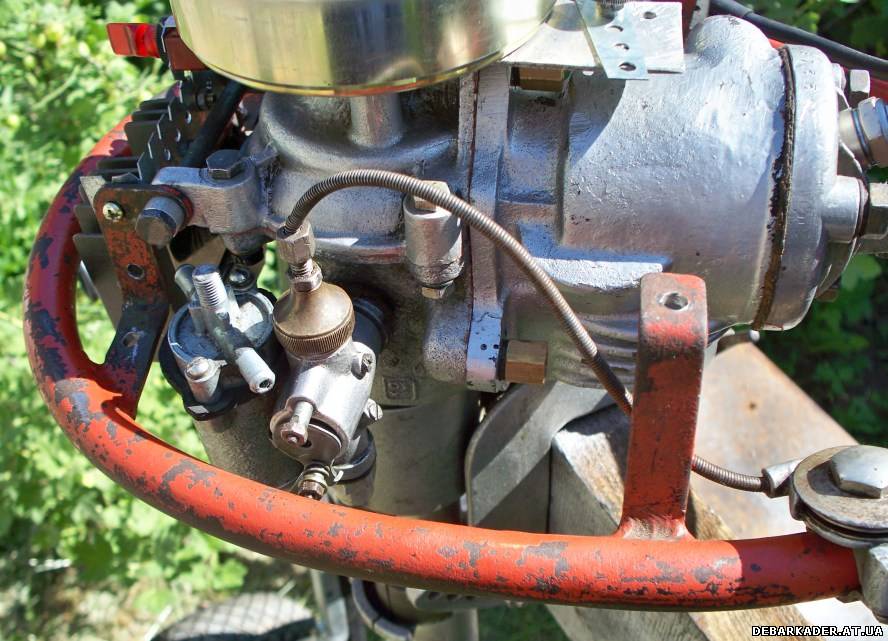

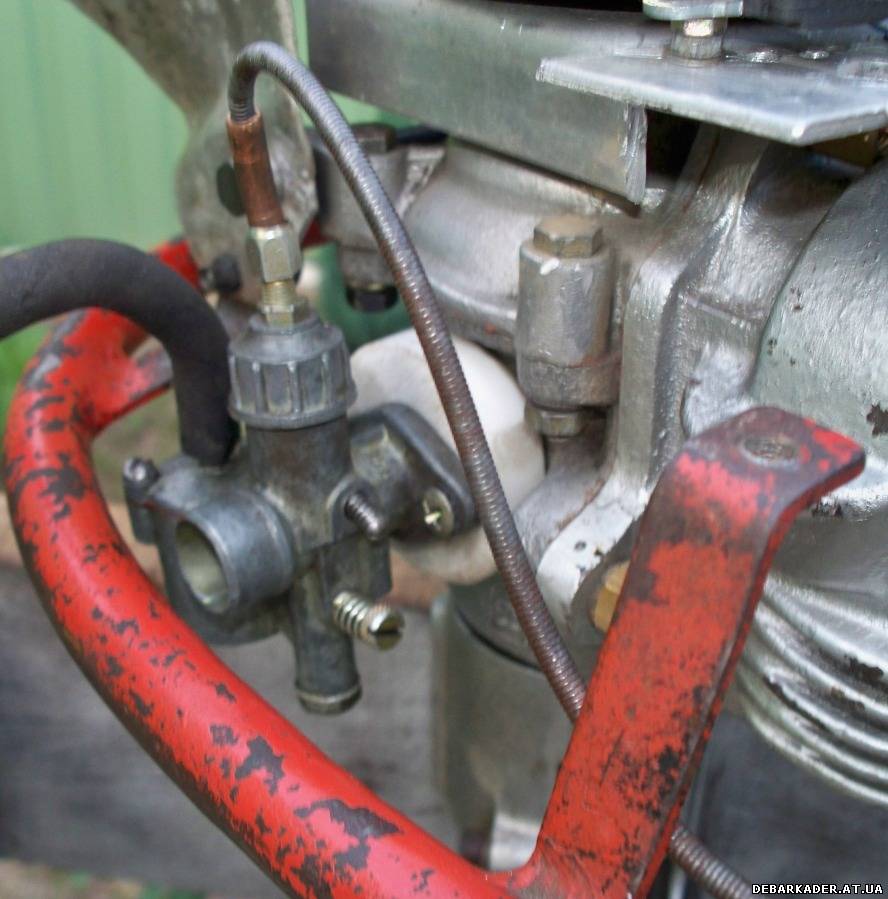

| Второй карбюратор был от мопеда "Верховина-3".
С этим карбом мотор работает хорошо. Только много лишнего тросика было.
Пришлось добавить 2см медной трубки возле карба.
Ну и временно сделал из фторопласта переходной фланец от карба к мотору.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Субота, 10.12.2011, 20:14 | Повідомлення # 13 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Для поплавковой камеры родного карба подобрал крышку от какогото фильтра-отстойника. Не то.
Хоть мотор и работал, но с карба постоянно капал бенз, плохо работало запорное устройство.
Наконец попался мотоциклетный карб с похожей крышкой. Но поплавка до сей поры нет.
 Добавлено (10.12.2011, 19:14)
---------------------------------------------

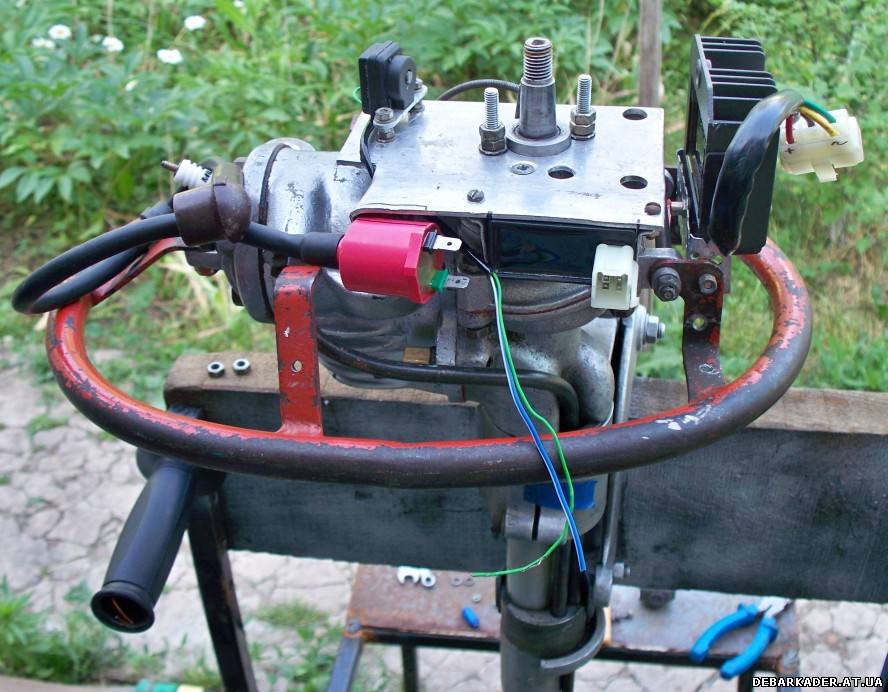

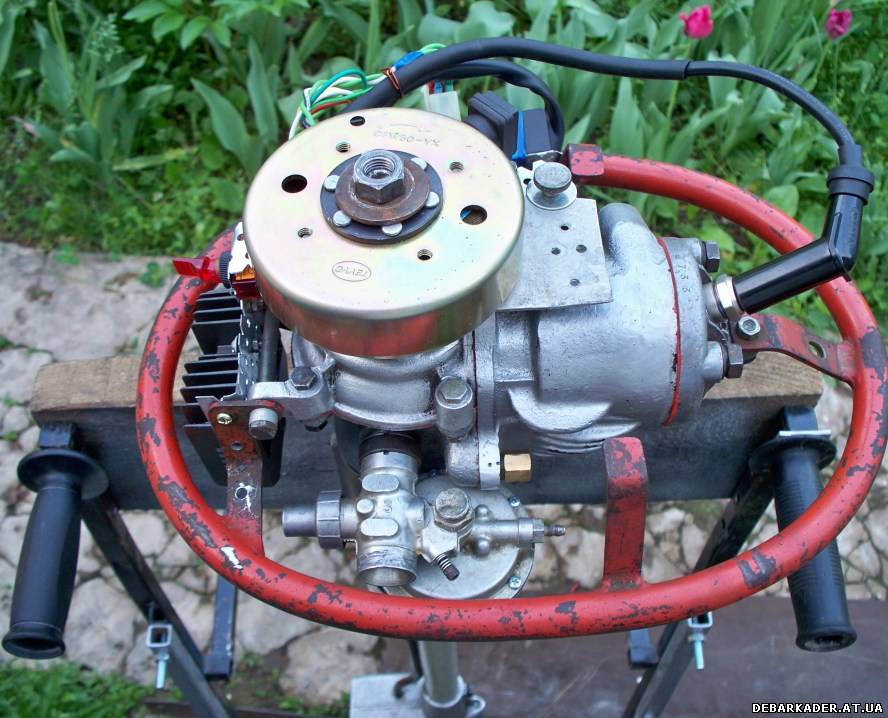

На последней фотке видно:
1. Над цилиндром, устройство регулировки опережения зажигания, потом убрал.
2. С другой стороны, красный тумблер глушилка, потом поставил кнопку.
3. Под тумблером, ребристый чёрный радиатор - регулятор напряжения, в последствии снял.
4. Ну и на карбе не родная крышка.
т. +38 093 546 08 00 Николай
|
| |
| |
| к59 | Дата: Субота, 10.12.2011, 22:35 | Повідомлення # 14 |
|
General-Major
Група: Проверенные
Повідомлень: 14
Статус: Offline
| Ещё на всех фотках видно, что отсутствует прокладка между картером и цилиндром.
Её убрал специально, чтоб хоть немного поднять степень сжатия.
По паспорту там степень сжатия 4,5 даже если на единицу получилось увеличить это число, это хорошо.

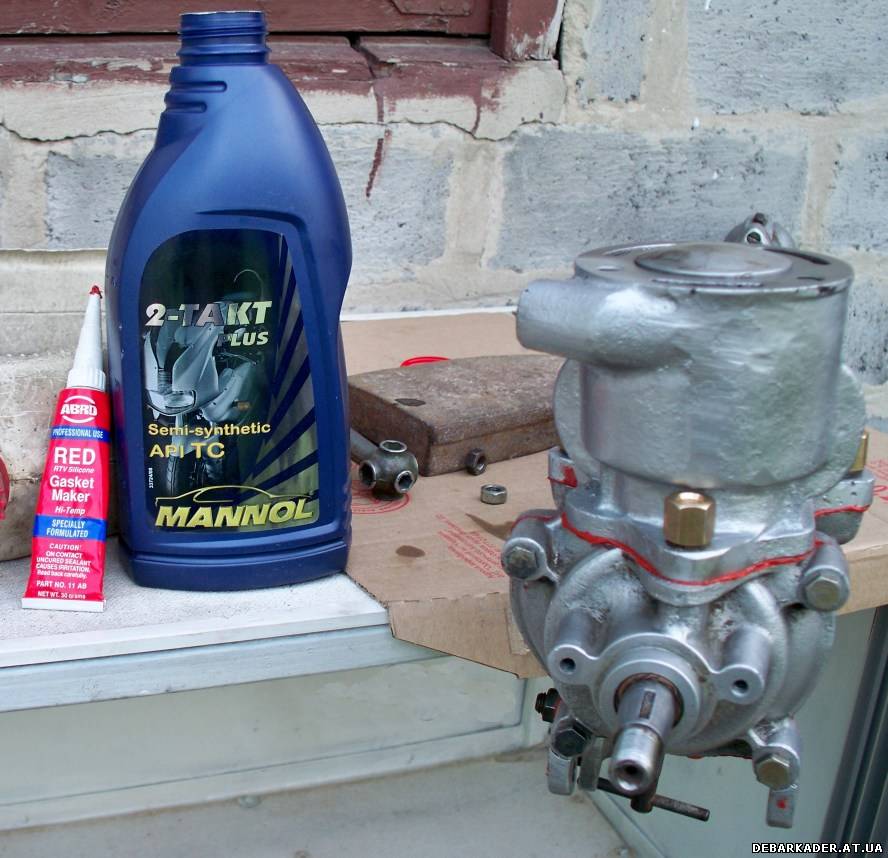

Бензин брал 76. А масло такое. Разводил в пределах от 1:33 до 1:40.
т. +38 093 546 08 00 Николай
|
| |
| |
| Руслан555 | Дата: Понеділок, 12.12.2011, 23:55 | Повідомлення # 15 |
|
General-Major
Група: Проверенные
Повідомлень: 85
Статус: Offline
| Здравствуйте!
Очень нравится Ваша работа!
Подошли с умом и руками!
Респект!
только совет-мешайте масло в бОльшей пропорции, т.к. слишком много втулок, кои любят масло!
а так-респект!
с Уважением!
